2009年5月18日月曜日

摩擦係数一覧(乾、湿、水、空気)

追記) 2017.04.10
 ステンレス鋼についての摩擦係数を知りたい、という問い合わせがあるので、画像を追加します。
マルテンサイト系の表面的にきれいな状態、濡れた乾燥状態のもとで、同種同士の摩擦係数はほぼ0.2、しかし、他のほとんどのステンレス鋼はクリーン、乾燥状態、同種同士では0.58の記述がある。


追記) 2017.03.29
Googleの仕様なのか、古いデータのリンクが効いていないようです。下記データを
PDFにてまとめてダウンロード可能にしました。こちらからのダウンロードを勧めます。

http://m-sudo.sakura.ne.jp/soft_data/kikaikougaku(PDF)/Msatsu_Keisuu.pdf
(下記データはすべて含めてあります。)

--------------------------------------------------------------------

追記)2015.01.22
本ページの画像データを一括してPDFファイルとしてまとめました。
下記ページへ。
http://m-sudo.blogspot.jp/2015/01/blog-post_15.html



転がり摩擦係数の表。上図は下記URLより引用。
http://www.engineeringtoolbox.com/rolling-friction-resistance-d_1303.html


上図は下記URLより引用。
http://www.carbidedepot.com/formulas-frictioncoefficient.htm




左図画像は下記URLより引用
http://www.engineersedge.com/coeffients_of_friction.htm
追記参照 2014.0708現在のデータ。


上記画像は
http://engr.bd.psu.edu/pkoch/plasticdesign/snap_calc.htm より引用

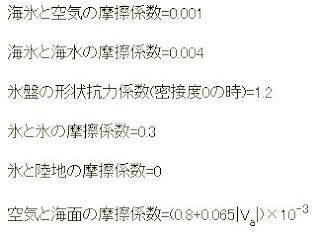

nippon.zaidan.info/seikabutsu/1998/00646/contents/091.htmより引用。



画像は下記URLより引用。
http://en.wikipedia.org/wiki/Coefficient_of_friction#Coefficient_of_friction

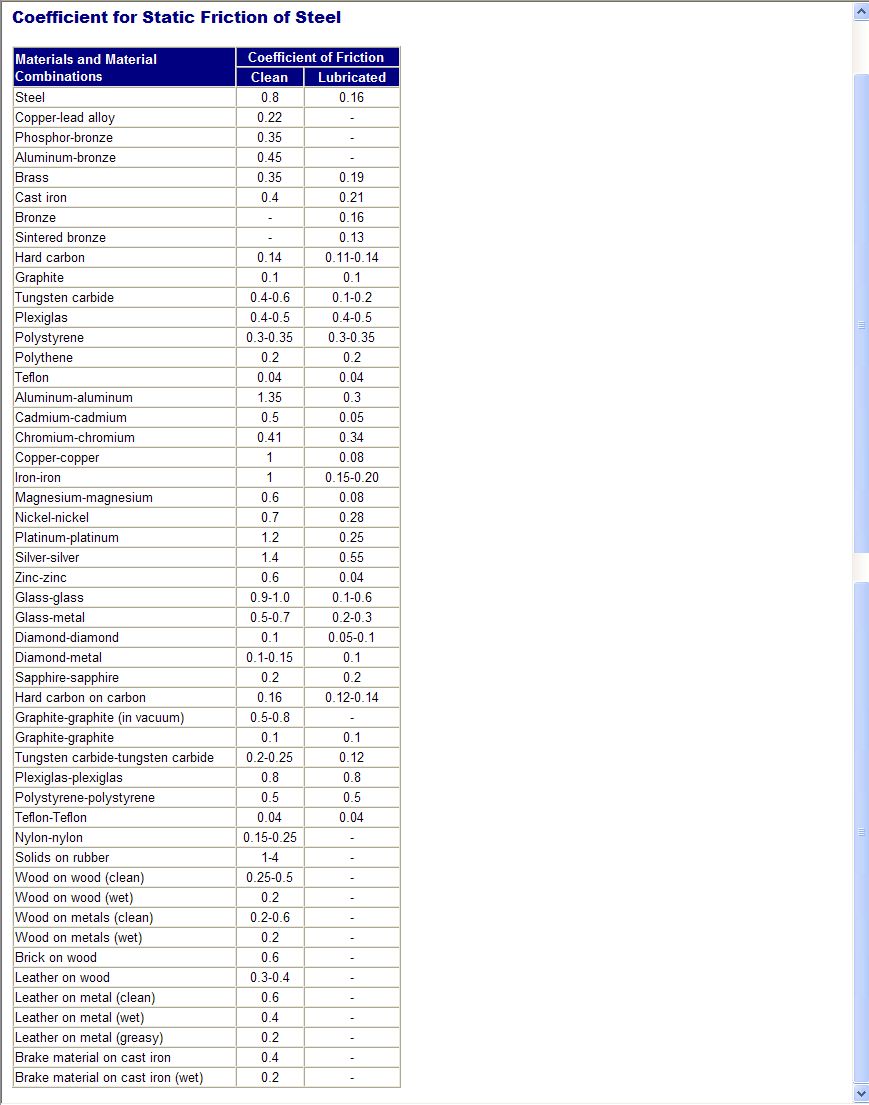

摩擦係数の一覧表(出典はUSAのURL)

追記)2014.07.08 現在のデータ
http://www.engineersedge.com/coeffients_of_friction.htm

追記)2014.09.12
    米国航空宇宙協会(AIAA)関連の文書より
