楕円歯車の歯形_1


画像は下記URLより引用しました。
http://www.amtecinc.co.jp/daen1.html

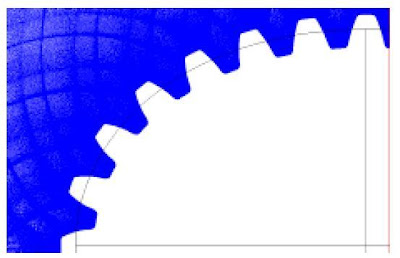

(株)アムテックの歯車ソフトはおそらく市販されている歯車ソフトでは海外を含めて技術的にトップレベルの定評があります。楕円歯車の画像です。長径端側と短径端側で歯形が異なっていることがおわかりかと思います。全てを長径端の歯形かみあいにする方法もありますが、動力伝動には不向きになります。リンク機構用途なら許される場合もあると思います。当方では楕円の曲率に応じた歯形を組み込んだ楕円歯車歯形作成ソフトも現在エクセルベースで開発中です。
